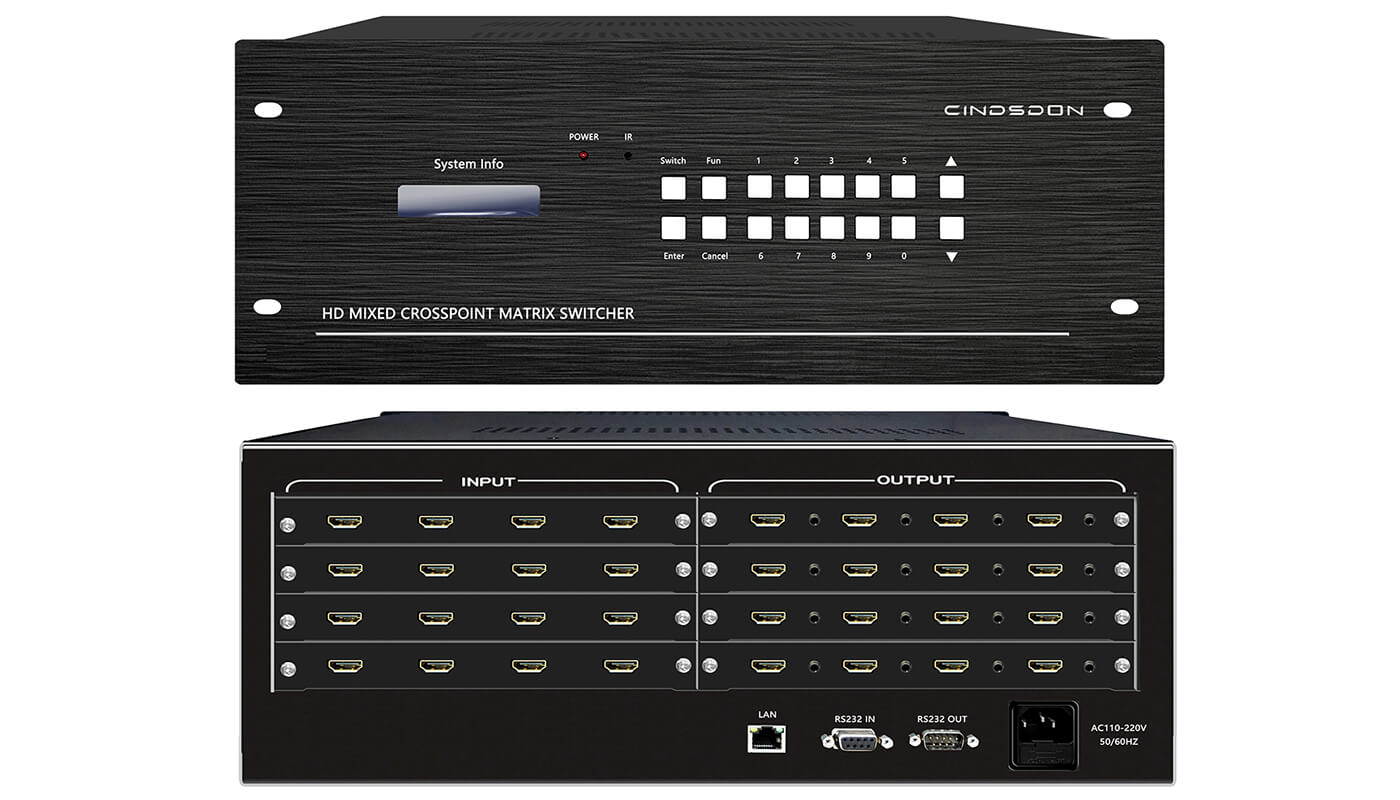

WF-E1616 16进16出无缝高清混合矩阵
1.插卡式结构设计，采用每张卡4个通道的设计，可灵活配置输入输出信号类型及信号通道数，扩展方便，维护便捷，主机可以同时兼容不同的信号， 可以配置AV、VGA、 DVI、HDMI、HD-SDI、光纤、网络等不同的输入输出板卡，互不干扰，信号可相互转换，同时传输；
2.可选配内置中控模块，提供app，支持iphone、ipad、安卓平板及手机无线控制，提供设计平台，用户可对app软件的背景图片、颜色进行更换，按钮的大小、位置、外观可自由设计；iphone、ipad软件通过苹果公司审核，可从app store下载，不需越狱；
3.支持EDID管理，现场可通过串口软件更改板卡EDID数据；
4.VGA、AV输入板卡都带音频输入（选配），并且音频可溶合到HDMI输出的视频里，即输出端的HDMI线可同时传输输入的视频和音频，连接电视等HDMI显示设备时，不需另接音频线；
5.DVI、VGA、AV输出板卡都支持独立的音频输出（选配）；
6.HDMI及DVI输入端带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输，输入输出都可超过25米距离；
7.所有板卡和主板，采用德国Erni原装进口专业高速连接器，非普通金手指连接；
8.支持RS-232、红外（选配）、网口（选配）控制信号切换功能；
9.一体化全铝拉丝面板、蓝光液晶显示屏，美观高档的外观设计；
10.采用Contrex嵌入式ARM处理器控制，运行速度更快，系统更稳定；
11.支持一键快速查询功能，方便察看矩阵的切换状态；
12.具有掉电记忆功能带有断电现场保护，上电自动恢复关机前状态；
13.标准机架安装的金属机箱。
14.采用国际通用的标准宽电压输入电源，电网电压在 100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性，16系列最大功耗55W，32系列最大功耗100W。
15.全贴片SMT工艺，特有ESD静电保护功能；
16.数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；
17.电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；
18.机架安装： 标准3-12U ；
19.带宽：5.25Gbps 增益：0dB
20.位时钟抖动：<0.15Tbit
21.位上升时间：<0.3Tbit（20%--80%）
22.位下降时间：<0.3Tbit（20%--80%）
23.最大传输延时：5nS
24.切换速度：200ns（最长时间）
25.串行控制接口：RS-232, 9-针公 D型 接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND
26.以太网控制接口（选配）:RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;
27.平均故障间隔时间：（MTBF）30000小时
高清矩阵板卡
1.4路DVI输入卡DVI-4IN
每卡支持4路DVI-D格式信号输入；
支持图像分辨率1920x1200P60；
支持EDID 管理，通过串口软件，每路输入都可现场读写EDID；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗12W；
像素带宽165MHz, 全数字；
接口带宽5.25Gbps,全数字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime)<0.3Tbit (20%--80%)；
最大传输延时5nS(±1nS)；
信号强度T.M.D.S. +/- 0.4Vpp；
最小/最大电平T.M.D.S. 2.9V/3.3V；
阻抗50 Ω；
2.4路HDMI输入卡HDMI-4IN
每卡支持4路HDMI格式信号输入；
支持图像分辨率1920x1200P60；
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
支持HDCP，支持蓝光DVD；
支持EDID 管理，每路输入都可现场读写EDID；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗12W；
像素带宽165MHz, 全数字；
接口带宽5.25Gbps,全数字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime)<0.3Tbit (20%--80%)；
最大传输延时5nS(±1nS)；
信号强度T.M.D.S. +/- 0.4Vpp；
最小/最大电平T.M.D.S. 2.9V/3.3V；
阻抗50 Ω；
3.4路VGA输入卡VGA-4IN(可选配音频)
每卡支持4路VGA、音频（选配）信号输入；
支持图像分辨率1920x1200P60；
输入阻抗75Ω；
接口为DB15母头，音频为3.5音频接头。
4.4路AV（CVBS）复合视频输入卡AV-4IN
每卡支持4路AV信号输入；
支持视频及音频同时输入；
视频采用RCA接口，音频采用3.5音频接头；
24位真彩色像素格式；
3D去隔行,3D降噪,自动黑电平控制；
5.4路SDI输入卡SDI-4IN
每卡支持4路信号输入；
兼容3G*SDI/HD-SDI/SD-SDI
支持1920*1080@60HZ高分辨率
具有输入输出预加载，切换速度更快
即插即用，无需软件，无需驱动
接口类型为BNC
6.4路HDBaseT输入卡 HDBT-IN
4路高速RJ45接口输入
支持HDBaseT协议。
像素带宽165MHz 全数字
接口带宽2.25Gbps全数字
（总共6.75Gbps，每种颜色是2.25Gbps）
最大支持分辨率HDPC：1920x1200P@60_24bit；
HDTV：1920x1080P@60_36bit；
3D Format：1920x 1080P@24_36bit。
信号类型HDBaseT协议中定义的高速差分信号
可选默认EDID或者现场可编程。
7.DVI-D数字信号输出卡DVI-4OUT
每卡支持4路信号输出；
采用DVI-D接口，输出DVI信号；
支持图像分辨率1920x1200P60；
支持EDID 管理，可通过每路输出接口现场读取显示设备的EDID；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗12W；
像素带宽165MHz, 全数字；
接口带宽5.25Gbps,全数字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime)<0.3Tbit (20%--80%)；
最大传输延时5nS(±1nS)；
信号强度T.M.D.S. +/- 0.4Vpp；
最小/最大电平T.M.D.S. 2.9V/3.3V；
数字阻抗为50 Ω；
模拟阻抗为75 Ω；
8.HDMI输出卡HDMI-4OUT
每卡支持4路信号输出；
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
支持EDID 管理，每路输出接口都可现场读取显示设备的EDID；
点对点硬件无压缩实时转换；
传输距离大于25m；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗12W；
像素带宽165MHz, 全数字；
接口带宽5.25Gbps,全数字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime)<0.3Tbit (20%--80%)；
最大传输延时5nS(±1nS)；
信号强度T.M.D.S. +/- 0.4Vpp；
最小/最大电平T.M.D.S. 2.9V/3.3V；
阻抗50 Ω；
9. VGA输出卡VGA-4OUT(可选配音频）
每卡支持4路VGA信号输出，音频（选配）信号输出；
支持图像分辨率1920x1200P60；
阻抗75Ω
接口为DB15母头
10.AV（CVBS）复合视频输出卡AV-4OUT
每卡支持4路信号输出；
支持视频及音频同时输出；
视频采用RCA接口，音频采用3.5音频接头；
24位真彩色像素格式；
3D去隔行,3D降噪,自动黑电平控制；
11.4路SDI输出卡SDI-4OUT
每卡支持4路信号输出；
兼容3G*SDI/HD-SDI/SD-SDI
支持1920*1080@60HZ高分辨率
具有输入输出预加载，切换速度更快
即插即用，无需软件，无需驱动
接口类型为BNC
12.4路HDBaseT输出卡 HDBT-OUT
4路高速RJ45接口输出
支持HDBaseT协议。
像素带宽165MHz 全数字
接口带宽2.25Gbps全数字
（总共6.75Gbps，每种颜色是2.25Gbps）
最大支持分辨率HDPC：1920x1200P@60_24bit；
HDTV：1920x1080P@60_36bit；
3D Format：1920x 1080P@24_36bit。
信号类型HDBaseT协议中定义的高速差分信号
可选默认EDID或者现场可编程。
