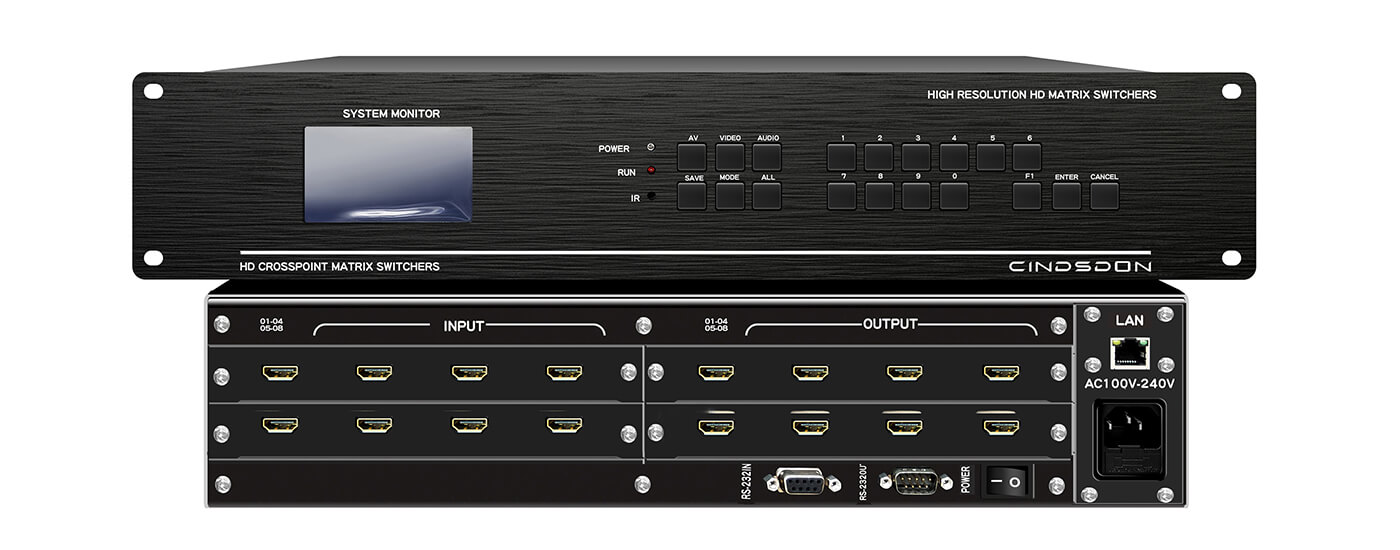

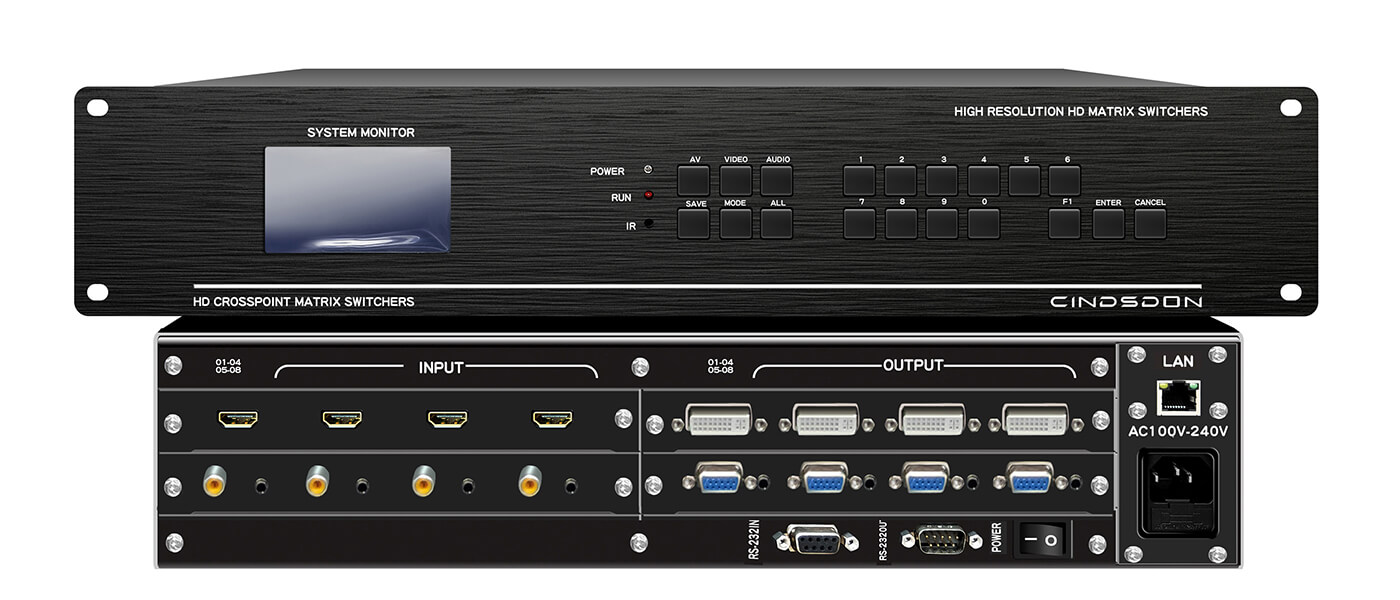

PRO-MX0808 8进8出高清混合矩阵
1.插卡式结构设计，采用每张卡4个通道的设计，可灵活配置输入输出信号类型及信号通道数，扩展方便，维护便捷，主机可以同时兼容不同的信号。
2.默认最高支持分辨率1920*1200/60HZ。
3.可配置HDMI/DVI/VGA/AV等不同的输入输出板卡，互不干扰，信号可相互转换，同时传输。
4.带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输，输入和输出都可分别超过30米距离（无需带芯片的HDMI线材）。
5.默认支持面板按键，红外遥控器（可免费定做红外延长线），矩阵切换软件，支持TCP/IP网络控制（选配），支持APP手机和平板控制（选配），支持中控和拼接屏软件控制，每路输入都支持蓝光DVD/3D/HDCP/EDID。
6.带有断电现场切换记忆保护，上电自动恢复关机前状态。
7.蓝光液晶显示屏，可显示设备各通到的切换状态，直观方便，外观设计美观高档。
8.内置可扩展16个场景控制存储模式。
9.输入和输出接口均采用静电保护电路，性能更稳定。
10.兼容市场所有同类产品的代码和指令。
11.全贴片SMD工艺，特有ESD静电保护功能。
12.采用国际通用的标准宽电压输入电源，电网电压在 100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性。
13.数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；
14.电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；
15.带宽：6.75Gbps 增益：0dB
16.位时钟抖动：<0.15Tbit
17.位上升时间：<0.3Tbit（20%--80%）
18.位下降时间：<0.3Tbit（20%--80%）
19.最大传输延时：5nS
20.切换速度：200ns（最长时间）
21.串行控制接口：RS-232, 9-针公 D型 接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND
22.以太网控制接口（选配）:RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;
23.平均故障间隔时间：（MTBF）80000小时
24.设备尺寸：2-6U
25.重量：6-15KG
高清混合板卡参数
1.4路HDMI输入卡
每卡支持4路HDMI信号输入；
支持图像分辨率1920x1200/60HZ；4K*2K分辨率（选配）
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
每卡支持4路蓝光DVD/3D/HDCP/EDID；
支持EDID 管理，每路输入都可现场读写EDID；
点对点硬件无压缩实时转换；
传输距离大于30m（无需带芯片的HDMI线材）；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗12W；
像素带宽165MHz, 全数字；
接口带宽6.75Gbps,全数字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime)<0.3Tbit (20%--80%)；
最大传输延时5nS(±1nS)；
信号强度T.M.D.S. +/- 0.4Vpp；
最小/最大电平T.M.D.S. 2.9V/3.3V；
阻抗50 Ω；
2.4路DVI输入卡
每卡支持4路DVI-D信号输入；
支持图像分辨率1920x1200/60HZ；4K*2K分辨率（选配）
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
每卡支持4路蓝光DVD/3D/HDCP/EDID；
支持EDID 管理，每路输入都可现场读写EDID；
点对点硬件无压缩实时转换；
传输距离大于30m（无需带芯片的HDMI线材）；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗12W；
像素带宽165MHz, 全数字；
接口带宽6.75Gbps,全数字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime)<0.3Tbit (20%--80%)；
最大传输延时5nS(±1nS)；
信号强度T.M.D.S. +/- 0.4Vpp；
最小/最大电平T.M.D.S. 2.9V/3.3V；
阻抗50 Ω；
3.4路VGA输入卡
每卡支持4路VGA信号输入，4路音频信号输入；
支持图像分辨率1920x1200/60HZ；
阻抗75Ω
接口为DB15母头，音频3.5mm接口
4.4路AV或BNC（CVBS）复合视频输入卡
每卡支持4路AV或BNC信号输入；
支持视频及音频同时输入；
视频采用RCA接口，音频采用3.5mm音频接头；
24位真彩色像素格式；
3D去隔行,3D降噪,自动黑电平控制；
5.4路HDMI输出卡
每卡支持4路HDMI信号输出；
支持图像分辨率1920x1200/60HZ；4K*2K分辨率（选配）
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
支持EDID 管理，每路输出接口都可现场读取显示设备的EDID；
点对点硬件无压缩实时转换；
传输距离大于30m（无需带芯片的HDMI线材）；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗12W；
像素带宽165MHz, 全数字；
接口带宽6.75Gbps,全数字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime)<0.3Tbit (20%--80%)；
最大传输延时5nS(±1nS)；
信号强度T.M.D.S. +/- 0.4Vpp；
最小/最大电平T.M.D.S. 2.9V/3.3V；
阻抗50 Ω；
6.4路HDMI输出卡+4路3.5mm音频分离输出
每卡支持4路HDMI信号输出+4路3.5mm音频分离输出；
支持图像分辨率1920x1200/60HZ；4K*2K分辨率（选配）
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
支持EDID 管理，每路输出接口都可现场读取显示设备的EDID；
点对点硬件无压缩实时转换；
传输距离大于30m（无需带芯片的HDMI线材）；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗12W；
像素带宽165MHz, 全数字；
接口带宽6.75Gbps,全数字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime)<0.3Tbit (20%--80%)；
最大传输延时5nS(±1nS)；
信号强度T.M.D.S. +/- 0.4Vpp；
最小/最大电平T.M.D.S. 2.9V/3.3V；
阻抗50 Ω；
7.4路DVI输出卡
每卡支持4路DVI-D信号输出；
支持图像分辨率1920x1200/60HZ；4K*2K分辨率（选配）
兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
支持EDID 管理，每路输出接口都可现场读取显示设备的EDID；
点对点硬件无压缩实时转换；
传输距离大于30m（无需带芯片的HDMI线材）；
具有输入输出预加载，切换速度更快；
即插即用，无需软件，无需驱动；
最大功耗12W；
像素带宽165MHz, 全数字；
接口带宽6.75Gbps,全数字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime)<0.3Tbit (20%--80%)；
最大传输延时5nS(±1nS)；
信号强度T.M.D.S. +/- 0.4Vpp；
最小/最大电平T.M.D.S. 2.9V/3.3V；
阻抗50 Ω；
8.4路VGA输出卡
每卡支持4路VGA信号输出，音频信号输出；
支持图像分辨率1920x1200/60HZ；
阻抗75Ω
接口为DB15母头，音频3.5mm接口。
9.4路AV或BNC（CVBS）复合视频输出卡
每卡支持4路AV或BNC信号输出；
支持视频及音频同时输出；
视频采用RCA接口，音频采用3.5mm音频接头；
24位真彩色像素格式；
3D去隔行,3D降噪,自动黑电平控制；
